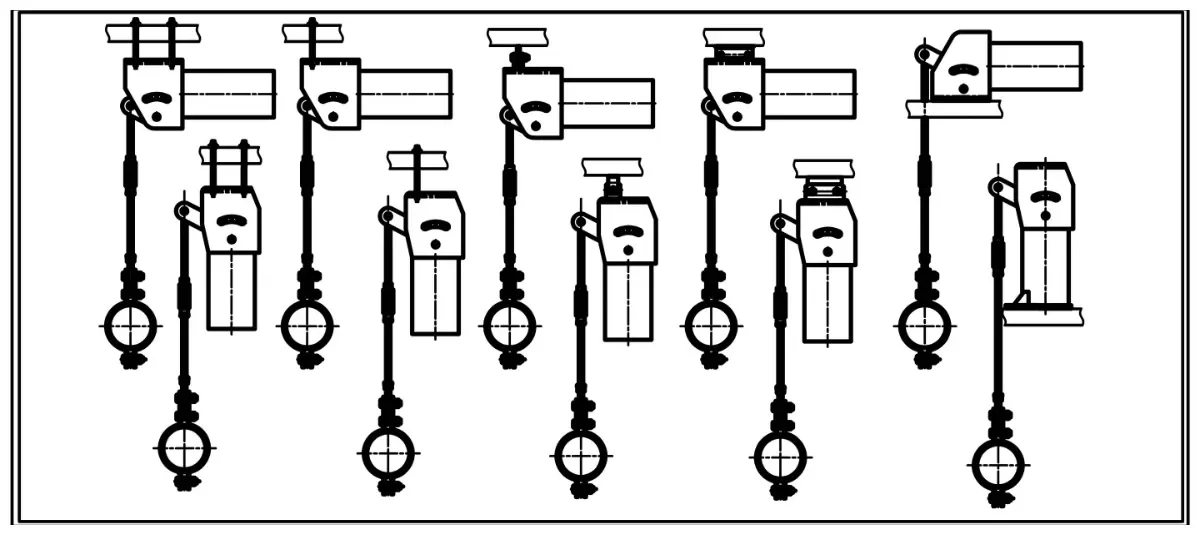

Gantungan Pegas Konstan Berkapasitas Tinggi

Yangzhou Tianshun telah merancang dan memproduksi penyangga pegas beban konstan sejak tahun 2012. Gantungan beban tinggi kami, yang mencakup beban desain hingga 500 kN dan dapat disesuaikan lebih dari itu, dibangun di fasilitas seluas 35.000 m² yang dikelola oleh lebih dari 100 personel berkualifikasi. Setiap unit telah disetel sebelumnya, diuji, dan dikirimkan dengan dokumentasi lengkap ke proyek di lebih dari 45 negara.

Kurva perpindahan beban diperoleh dari uji tipe penyangga/penggantung pegas konstan. Sumbu horizontal melambangkan perpindahan sedangkan sumbu vertikal melambangkan beban. Kurva tersebut tetap kira-kira horizontal sepanjang perjalanan kerja penuh, menunjukkan bahwa gaya pendukung pada dasarnya tetap konstan ketika pipa menyimpang karena ekspansi dan kontraksi termal.

Uji jenis ini memverifikasi keteguhan beban, stabilitas gerak penuh, dan keandalan operasional unit pegas konstan. Semua unit produksi harus menjalani kalibrasi muatan sebelum pengiriman, dengan penyimpangan muatan dikontrol dalam ±6% sesuai dengan ANSI/MSS‑SP‑58‑2018 dan NB/T47038‑2013.

Produk ini dapat diterapkan pada sistem perpipaan industri dengan perpindahan termal yang besar, termasuk pipa uap utama dan pipa bersuhu tinggi & bertekanan tinggi lainnya.

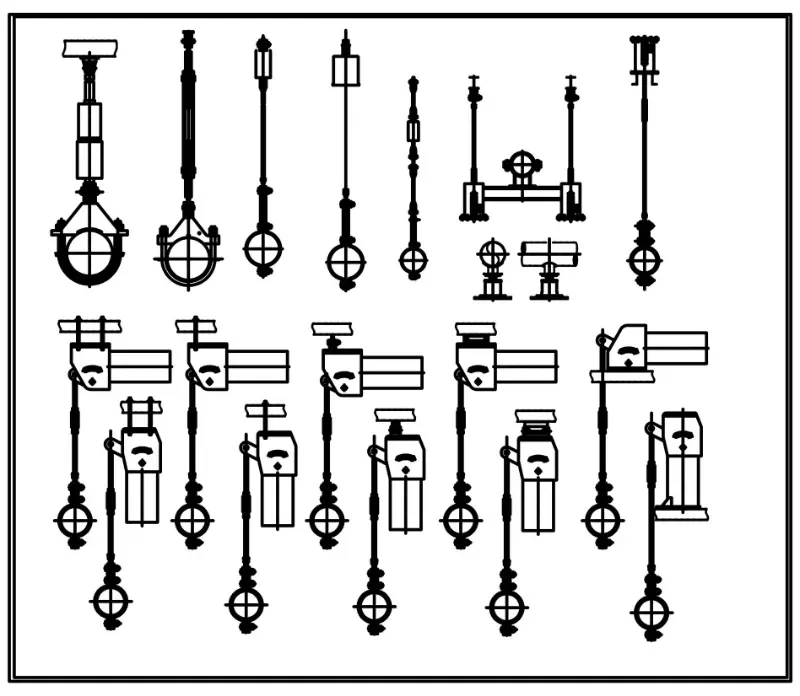

Ikhtisar teknis

Kami melakukan konversi antar standar nasional asalkan parameternya kompatibel secara teknis. Tidak ada faktor koreksi yang diterapkan ketika beban desain dan perjalanan berada dalam batas standar yang dipilih.

Mengapa beban konstan penting dalam penyangga pipa beban tinggi

Ketika Gantungan Pegas Konstan Beban Tinggi mengalami perpindahan vertikal yang besar karena ekspansi termal, penyangga pegas variabel mengubah gaya penahannya saat pegas dikompresi atau diperpanjang. Variasi beban ini dapat memindahkan tegangan yang tidak diinginkan ke dalam dinding pipa, peralatan yang terhubung, dan penyangga yang berdekatan. Gantungan pegas yang konstan menghilangkan masalah ini dengan menyalurkan gaya pendukung yang hampir tidak berubah dari posisi dingin ke posisi pengoperasian panas dan di mana pun di antaranya.

Mekanismenya menggunakan pegas kompresi yang bekerja melalui rakitan engkol dan batang penghubung. Geometrinya disusun sedemikian rupa sehingga torsi pegas di sekitar poros utama sama dengan torsi beban pada setiap titik langkah. Hasilnya adalah gaya pendukung yang tetap berada dalam pita deviasi yang sempit, tidak peduli seberapa jauh pipa bergerak secara vertikal.

Fitur desain yang memungkinkan keandalan beban tinggi

Kapasitas beban yang kuat dengan deviasi sempit

Model standar mencakup beban pengoperasian dari 0,1 kN hingga 500 kN. Untuk beban melebihi 500 kN, kami merancang dukungan khusus berdasarkan gambar dan spesifikasi klien. Deviasi beban dipertahankan dalam ±5% dari nilai terukur sebagai standar, dengan opsi presisi tinggi mencapai ±3%. Toleransi ketat ini diverifikasi di meja kalibrasi kami sebelum pengiriman.

Struktur stabil untuk perjalanan vertikal yang berat

Perumahan bertindak sebagai kandang pelindung, menjauhkan puing-puing konstruksi dan kontaminasi lokasi dari mata air dan penghubung. Tersedia travel standar 50 mm, 100 mm, 200 mm, dan 400 mm, dan travel aktual hingga 600 mm dapat diberikan jika tata letak perpipaan memerlukannya. Perhentian batas perjalanan atas dan bawah diintegrasikan untuk mencegah perjalanan berlebihan di salah satu arah, dan skala perjalanan yang terlihat memungkinkan tim instalasi mengkonfirmasi posisi kapan saja.

Bahan pegas dipilih karena umur kelelahan yang panjang

Kumparan pegas dibuat dari baja 60Si2Mn atau 50CrVA, keduanya dipilih karena kekuatan lelahnya yang tinggi dan kinerja yang konsisten selama bertahun-tahun dalam siklus termal. Kombinasi material yang baik dan proses penggulungan yang terkontrol mendukung keluaran beban yang stabil dan interval servis yang lama seperti yang diharapkan pada pembangkit listrik dan proses.

Bidang dapat disesuaikan tanpa menebak-nebak

Sekrup penyetel beban memungkinkan gaya pendukung disetel dengan baik di lokasi. Memutar sekrup ke arah yang ditandai akan menambah atau mengurangi beban dengan peningkatan 2%, dengan rentang penyesuaian total ±10% hingga ±20% tergantung pada model. Tombol putar yang berdekatan dengan sekrup membaca penyesuaian secara langsung, sehingga tukang dapat memutar pengaturan yang diperlukan tanpa melepas unit atau menggunakan sel beban eksternal.

Pin preset yang menyederhanakan pemasangan dan pengujian hidro

Setiap gantungan pegas konstan meninggalkan pabrik dengan pin prasetel merah yang disetel ke posisi pemasangan dingin yang ditentukan oleh klien. Pin mengunci mekanisme sehingga sistem perpipaan dapat diuji secara hidrostatis atau dibersihkan secara kimia tanpa defleksi lebih lanjut pada rakitan pegas. Pin standar kami dirancang untuk menahan beban pengoperasian hingga dua kali lipat selama pengujian. Jika beban uji yang lebih tinggi diantisipasi, kami memperkuat rakitan pin setelah diinformasikan pada tahap pemesanan. Pin harus dilepas sebelum sistem dioperasikan.

Kontrol kualitas dan ketertelusuran

Sistem mutu kami bersertifikat ISO 9001:2015. Setiap gantungan pegas konstan dirakit dan disetel sesuai beban yang ditentukan klien dan dijalankan pada tempat uji yang dikalibrasi. Kami mencatat beban pada beberapa posisi melintasi kayuhan untuk memastikan bahwa deviasi tetap berada dalam toleransi yang ditentukan. Catatan pengujian ini disimpan dan dapat diberikan bersama pengiriman.

Sertifikasi material untuk kumparan pegas, baja struktural, dan pengencang dapat dilacak hingga ke pabrik. Untuk proyek yang memerlukan kepatuhan terhadap ASME B31.1, B31.3, EN 13480, atau kode internasional lainnya, kami menyediakan paket dokumentasi yang diperlukan, termasuk kualifikasi prosedur pengelasan dan laporan NDT bila berlaku.

Di mana Gantungan Pegas Konstan Berkapasitas Tinggi diterapkan

Penopang ini dipasang dimanapun sistem pipa mengalami perpindahan vertikal yang besar dan tidak dapat mentolerir perubahan gaya pendukung. Instalasi yang umum mencakup jalur uap utama di pembangkit listrik tenaga termal dan nuklir, pipa pemanas ulang panas, penambah air umpan boiler, dan pipa proses suhu tinggi di kilang dan pabrik kimia. Dalam setiap kasus, gantungan mempertahankan beban hampir konstan dari dingin ke panas, mencegah perpindahan tegangan yang tidak diinginkan ke sambungan turbin, nozel bejana, dan peralatan sensitif lainnya.

Pertanyaan yang sering diajukan

Apa perbedaan gantungan pegas konstan dengan penyangga pegas variabel?

Penopang pegas variabel mengubah bebannya saat pegas dibelokkan, yang berarti pipa merasakan gaya berbeda dalam kondisi dingin dan panas. Gantungan pegas konstan dirancang sedemikian rupa sehingga gaya dukung tetap hampir sama sepanjang kayuhan. Hal ini mencegah variasi beban memindahkan tegangan ke dalam sistem pipa, yang khususnya penting pada jalur kritis dengan pergerakan vertikal besar.

Bisakah Tianshun memproduksi gantungan dengan kekuatan di atas 500 kN?

Ya. Kami memperlakukan dukungan berkapasitas tinggi sebagai pesanan yang dirancang khusus. Anda dapat mengirimkan gambar desain kepada kami atau menentukan muatan, perjalanan, sambungan akhir, dan kode yang berlaku. Tim teknik kami akan merancang gantungan tersebut sesuai dan memberikan gambar persetujuan sebelum diproduksi.

Apa tujuan dari pin preset berwarna merah, dan kapan sebaiknya dilepas?

Pin preset mengunci gantungan pada posisi pemasangan dingin. Mereka menjaga mekanismenya tetap kaku sehingga sistem pipa dapat diisi, diuji airnya, atau dibersihkan secara kimia tanpa pegas bergerak. Pin harus dilepas hanya setelah semua pengujian selesai dan sebelum sistem dioperasikan untuk pengoperasian normal. Membiarkannya di tempatnya selama pengoperasian akan mencegah gantungan berfungsi.

Standar internasional apa yang dapat Anda upayakan?

Kami secara rutin menyediakan gantungan pegas konstan ke GB/T 17116.1, NB/T 47039, MSS SP-58, ASME B31.1/B31.3, EN 13480-3, VGB-R 510 L, dan JIS B 8501. Jika proyek Anda memerlukan standar yang berbeda, kirimkan spesifikasinya kepada kami dan kami akan mengonfirmasi kepatuhannya.

Dapatkah lapisan akhir housing diadaptasi untuk lingkungan korosif atau lepas pantai?

Hasil akhir standar kami adalah hot dip galvanis dan dicat epoksi. Untuk atmosfer yang sangat korosif, kami dapat menerapkan sistem pelapisan khusus atau membuat wadah dari baja tahan karat. Silakan tentukan kondisi lingkungan dalam pertanyaan Anda sehingga kami dapat mengusulkan sistem perlindungan yang sesuai.

Apa syarat pembayaran dan waktu pengiriman tipikal Anda?

Kami menerima pembayaran melalui transfer kawat. Waktu pengiriman bergantung pada jumlah pesanan dan kerumitan pengaturan khusus, tetapi gantungan pegas konstan standar biasanya dapat diproduksi dan disetel sebelumnya dalam waktu empat hingga enam minggu sejak konfirmasi pesanan. Pengiriman yang dipercepat dapat didiskusikan dan disepakati selama negosiasi kontrak.

Bekerja dengan Tianshun

Saat Anda bertanya tentang gantungan pegas konstan beban tinggi, Anda ditugaskan sebagai manajer akun khusus yang memahami desain penyangga pipa, bukan hanya istilah komersial. Tim teknik kami meninjau persyaratan standar beban, perjalanan, dan perpipaan Anda dan merespons dengan proposal teknis dalam waktu 24 jam. Konfigurasi khusus — perjalanan non-standar, rentang suhu yang diperpanjang, bahan khusus, atau dokumentasi spesifik proyek — ditangani sebagai bagian dari cakupan pasokan normal kami.

Setelah pengiriman, kami memberikan panduan pemasangan, instruksi pelepasan pin preset, dan saran pemeliharaan. Lebih dari 70% bisnis kami berasal dari pesanan berulang dari klien yang bergantung pada dukungan kami untuk melakukan siklus demi siklus yang dapat diprediksi.
