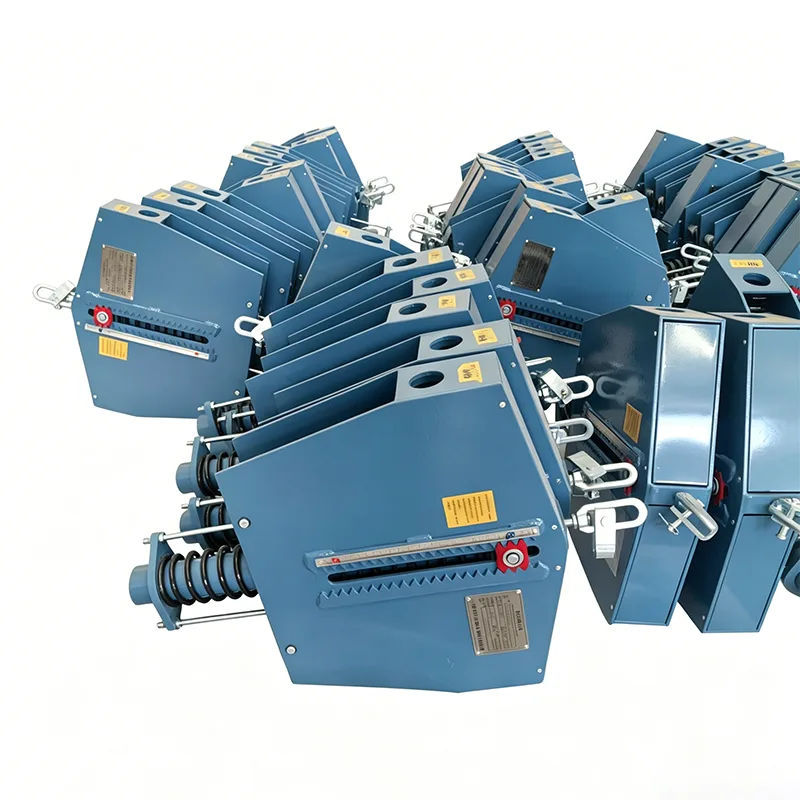

Dukungan Pegas Konstan Pipa Energi

Dalam jaringan pipa transmisi gas alam, LNG, energi hidrogen, dan energi tradisional, sistem pipa sering kali menjangkau lingkungan geografis yang kompleks dan tahan terhadap ekspansi dan kontraksi termal yang parah. Didukung oleh akumulasi teknis selama 14 tahun dalam teknologi pendukung pipa, Yangzhou Tianshun Pipeline Technology Co., Ltd. telah secara khusus mengembangkan Dukungan Pegas Konstan Pipa Energi untuk skenario transmisi energi. Produk ini mengadopsi mekanisme keseimbangan momen presisi untuk memastikan bahwa beban pendukung tetap konstan ketika pipa mengalami perpindahan vertikal bentang besar. Fitur ini secara efektif menghindari tekanan tambahan yang disebabkan oleh perpindahan beban ke peralatan sensitif seperti katup dan kompresor, dan merupakan komponen utama yang memastikan pengoperasian jaringan pipa energi jarak jauh yang aman dan stabil.

Kurva perpindahan beban diperoleh dari uji tipe penyangga/penggantung pegas konstan. Sumbu horizontal melambangkan perpindahan sedangkan sumbu vertikal melambangkan beban. Kurva tersebut tetap kira-kira horizontal sepanjang perjalanan kerja penuh, menunjukkan bahwa gaya pendukung pada dasarnya tetap konstan ketika pipa menyimpang karena ekspansi dan kontraksi termal.

Uji jenis ini memverifikasi keteguhan beban, stabilitas gerak penuh, dan keandalan operasional unit pegas konstan. Semua unit produksi harus menjalani kalibrasi muatan sebelum pengiriman, dengan penyimpangan muatan dikontrol dalam ±6% sesuai dengan ANSI/MSS‑SP‑58‑2018 dan NB/T47038‑2013.

Produk ini dapat diterapkan pada sistem perpipaan industri dengan perpindahan termal yang besar, termasuk pipa uap utama dan pipa bersuhu tinggi & bertekanan tinggi lainnya.

Spesifikasi Teknis Produk

Keunggulan Kemampuan Beradaptasi Teknik dan Pengoperasian & Pemeliharaan

Dalam konstruksi dan pengoperasian jaringan pipa energi yang sebenarnya, desain Dukungan Pegas Konstan Pipa Energi sepenuhnya mengatasi permasalahan konstruksi di lokasi dan pemeliharaan selanjutnya:

Penguncian kondisi dingin dan pemasangan cepat: Sebelum pengiriman, pegas dikompresi terlebih dahulu dan dikunci pada posisi pemasangan kondisi dingin sesuai dengan laporan perhitungan tegangan sistem pipa. Di lokasi, hanya diperlukan penyetelan ulir sederhana dan fiksasi rooting untuk mencapai kondisi tegangan yang dirancang, sehingga sangat memperpendek masa konstruksi galeri pipa.

Pemantauan operasi yang divisualisasikan: Dilengkapi dengan pelat indikator perpindahan presisi tinggi eksternal dan skala beban, personel operasi dan pemeliharaan dapat secara intuitif menilai apakah pipa berada pada posisi kerja yang dirancang selama inspeksi harian tanpa membongkar cangkangnya, memfasilitasi deteksi tepat waktu terhadap penyelesaian pipa atau deformasi abnormal.

Metode rooting yang fleksibel: Berbagai solusi sambungan root disediakan (seperti pelat tunggal yang dilas, simpai, konektor struktur baja, dll.), yang dapat mencapai rooting yang stabil baik untuk galeri pipa di atas kepala, jembatan pipa penyeberangan sungai, atau badan peralatan.

Sistem Manufaktur dan Kontrol Kualitas yang Ketat

Sebagai garis pertahanan keselamatan infrastruktur energi, seluruh proses produksi Dukungan Pegas Konstan Pipa Energi mengikuti standar kontrol kualitas yang ketat:

Pengujian non-destruktif: Semua lasan penahan beban dan komponen tegangan utama menjalani inspeksi penampilan dan pengujian non-destruktif (pengujian radiografi/ultrasonik) sesuai dengan standar nasional yang relevan untuk memastikan kekuatan struktural yang sangat mudah.

Verifikasi masa pakai kelelahan: Komponen pegas menjalani pengujian kelelahan yang ketat dan proses perlakuan panas untuk memastikan tidak terjadi deformasi plastis atau patah selama ratusan ribu siklus bolak-balik termal.

Penguncian dan perlindungan pabrik: Setiap unit dilengkapi dengan pin pemosisian sebelum pengiriman, mengunci tuas pada posisi kerja dalam keadaan dingin untuk mencegah kerusakan pada pegas yang disebabkan oleh perpindahan yang tidak disengaja selama pengangkutan dan pengangkatan.

Mengapa Memilih Dukungan Pegas Konstan Pipa Energi Tianshun?

Pengalaman proyek energi yang luar biasa: Produk ini telah beroperasi secara stabil di terminal LNG, jaringan pipa transmisi jarak jauh gas alam, dan proyek pengilangan di lebih dari 40 negara di seluruh dunia, tahan terhadap pengujian iklim ekstrem dan kondisi kerja yang kompleks.

Dukungan rekayasa proses penuh: Kami menyediakan layanan teknis proses penuh mulai dari analisis tegangan pipa (simulasi CAESAR II), perhitungan pemilihan jenis hingga panduan pemasangan di lokasi, memastikan bahwa setiap dukungan secara akurat sesuai dengan kondisi kerja.

Pengiriman rantai pasokan yang andal: Mengandalkan jalur produksi otomatis dan peralatan pengujian lengkap di pangkalan kami di Jiangsu, kami memastikan pengiriman material yang tepat waktu dan berkualitas tinggi untuk proyek energi skala besar.

Dukungan siklus hidup penuh: Kami membuat file proyek eksklusif dan memberikan penilaian kondisi, pengaturan ulang beban, dan panduan penggantian selama pemeliharaan penutupan, sehingga mengurangi risiko pengoperasian dan pemeliharaan jaringan pipa.
