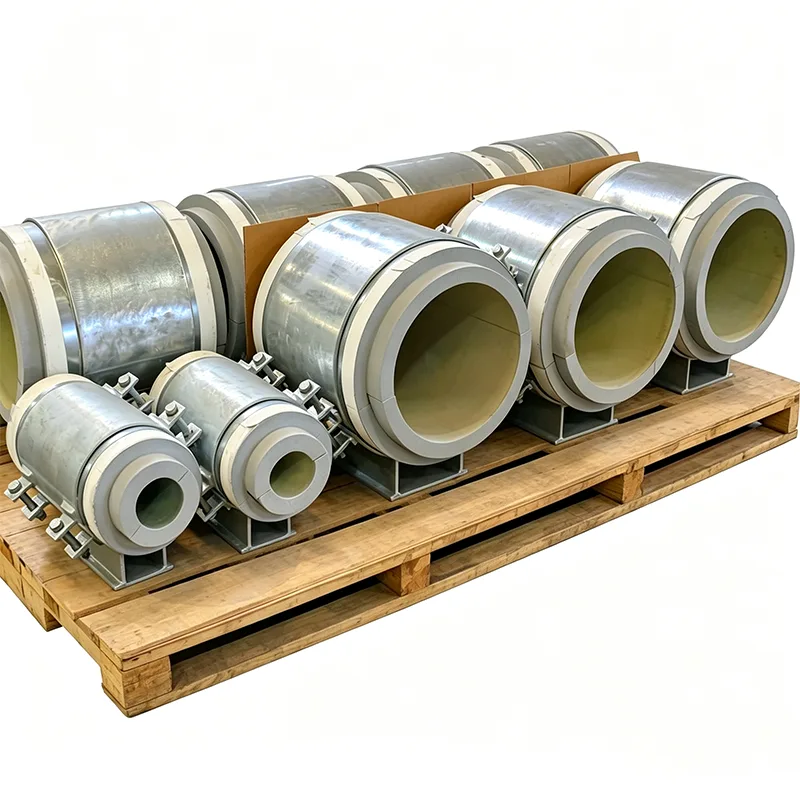

Dukungan Geser Pipa Pra-insulasi

Sebuah pipa yang mengembang dan berkontraksi karena perubahan suhu perlu bergerak pada penyangganya. Sebuah pipa yang harus tetap terisolasi membutuhkan selubung termal yang tidak terputus. Memenuhi kedua persyaratan pada titik dukungan yang sama biasanya berarti memasang pelat geser terpisah dan kemudian memotong insulasi di sekelilingnya di lokasi — urutan yang memberikan ruang untuk ketidaksejajaran, insulasi terkompresi, dan segel uap yang tidak dapat diandalkan. Penopang geser pipa pra-insulasi memecahkan masalah ini dengan mengintegrasikan mekanisme geser dan blok insulasi ke dalam satu unit rakitan pabrik yang tiba di lokasi dan siap menerima pipa dan insulasi di dekatnya.

Kami telah memproduksi penyangga geser terintegrasi ini di pabrik Yangzhou sejak tahun 2012, untuk saluran uap, jaringan air dingin, dan pipa transfer kriogenik di lebih dari 45 negara. Setiap rakitan dirancang agar pipa bergerak bebas, insulasi tetap utuh, dan baja pendukung tetap pada suhu yang aman.

Bagaimana Fungsi Geser dan Isolasi Bekerja Sama

Badan penyangga berisi blok insulasi kaku dan berdensitas tinggi yang memindahkan beban pipa dari sadel ke pelat dasar. Tidak ada logam yang menyentuh logam melalui jalur beban: insulasi itu sendiri bertindak sebagai penahan panas. Di bawah blok insulasi, pasangan geser dengan gesekan rendah diposisikan secara tepat selama fabrikasi.

Komponen geser atas adalah lembaran baja tahan karat yang dipoles yang diikatkan pada bagian bawah blok insulasi atau pada pelat penyebar beban perantara.

Komponen geser bawah adalah PTFE atau bantalan yang diresapi grafit yang dipasang di bagian atas pelat dasar baja.

Seluruh antarmuka geser tertutup di dalam badan penyangga, terlindung dari debu konstruksi, pasir yang tertiup angin, dan kelembapan yang dapat meningkatkan gesekan atau menyebabkan korosi seiring waktu.

Luas permukaan geser dan panjang perjalanan dihitung dari data analisis tegangan pipa Anda. Kami menambahkan margin yang besar melebihi perpindahan maksimum yang diharapkan, sehingga transien yang tidak biasa pun tidak akan mendorong dukungan melampaui jangkauan yang dirancang.

Isolasi Yang Berkinerja Sesuai Suhu Pengoperasian Anda

Bahan blok isolasi dipilih untuk kondisi termal spesifik saluran Anda, bukan dipilih dari stok satu ukuran untuk semua. Pilihan material standar kami meliputi:

PIR densitas tinggi (poliisosianurat): untuk air dingin, air garam, dan layanan dingin hingga -50°C.

Kaca seluler: untuk aplikasi kriogenik hingga -196°C di mana kedap air sangat penting.

Kalsium silikat: untuk steam, minyak panas, dan jalur proses hingga 650°C.

Papan berbahan dasar perlit atau mikropori: untuk aplikasi yang memerlukan konduktivitas termal sangat rendah pada suhu ekstrem.

Setiap blok dikerjakan agar sesuai dengan diameter pipa dan ketebalan insulasi yang ditentukan untuk proyek tersebut. Kekuatan tekannya diverifikasi terhadap beban hidrotest penuh, bukan hanya bobot pengoperasian, untuk mencegah penghancuran selama pengoperasian.

Penghalang Uap Yang Tidak Terganggu

Badan sepatu logam dibuat dengan flensa penyegel terintegrasi. Saat kru lokasi memasang insulasi pipa dan pelapis luar, mereka membawa penghalang uap langsung ke flensa ini dan menutupnya dengan perekat atau selotip. Hasilnya adalah selubung yang berkesinambungan dan dapat diperiksa yang menembus langsung ke lokasi penyangga — tidak ada celah, tidak ada tambalan yang dipotong dengan tangan, tidak bergantung pada damar wangi yang diaplikasikan di lokasi saja.

Dokumentasi dan Keandalan

Setiap dukungan slide pra-insulasi dikirimkan dengan serangkaian dokumentasi lengkap:

Sertifikat EN 10204 Tipe 3.1 untuk semua suku cadang baja.

Lembar data bahan isolasi dengan nilai konduktivitas termal dan kuat tekan pada suhu desain.

Sertifikat koefisien gesekan pelat geser, diverifikasi melalui pengujian laboratorium.

Laporan dimensi mengonfirmasi jangkauan perjalanan, ketebalan balok, dan dimensi pelat dasar.

Aplikasi Umum

Rak pipa uap dan kondensat di pembangkit listrik dan fasilitas industri.

Saluran air dingin dan saluran pendingin distrik tempat penyangga perosotan diposisikan pada jalur lurus yang panjang.

Galeri pipa kriogenik di mana kontraksi termal memerlukan permukaan geser yang andal dan gesekan rendah.

Setiap sistem perpipaan berinsulasi yang pelat gesernya dirakit di lapangan akan memperlambat pemasangan insulasi dan menimbulkan kesulitan inspeksi.

Mengapa Tianshun?

Penopang geser yang mengikat atau menghancurkan insulasinya setelah beberapa siklus termal bukanlah penopang geser — ini adalah perintah perbaikan di masa mendatang. Pendekatan terintegrasi pabrik kami menghilangkan variabilitas perakitan lapangan dan memastikan bahwa permukaan geser sejajar, blok insulasi didukung sepenuhnya, dan penghalang uap dapat dikerjakan dengan rapi oleh tim lokasi. Dengan lebih dari 70% dukungan bisnis dan teknik berulang yang dimulai dari isometrik Anda, kami memberikan produk yang kinerjanya dapat diprediksi dari pemanasan pertama hingga pemanasan terakhir.

Pertanyaan Umum

Q: Dapatkah permukaan slide diganti jika sudah aus?

J: Permukaan geser tertutup dan terikat dalam rakitan pabrik, sehingga penggantian lapangan tidak praktis. Bahan yang kami gunakan dinilai mampu bergerak selama beberapa dekade di bawah beban desain, dan kami menyediakan data uji gesekan pada setiap pesanan.

T: Berapa kisaran suhu yang tercakup?

J: Dari -196°C (kaca seluler) hingga +650°C (kalsium silikat). Suhu yang lebih tinggi dapat diakomodasi dengan material khusus — hubungi tim teknik kami.

T: Bagaimana Anda menghentikan blok insulasi agar tidak terpotong akibat gaya geser?

A: Bidang geser terletak di bawah blok insulasi, dan pelat distribusi beban kaku memisahkan keduanya. Insulasi hanya mengalami beban tekan; gaya geser berpindah secara langsung antara permukaan logam.

T: Bisakah saya mendapatkan penyangga geser yang juga memandu pipa ke samping?

J: Ya. Kita dapat menambahkan pelat pemandu integral ke badan penyangga, memungkinkan gerakan aksial sambil menahan perpindahan lateral.
