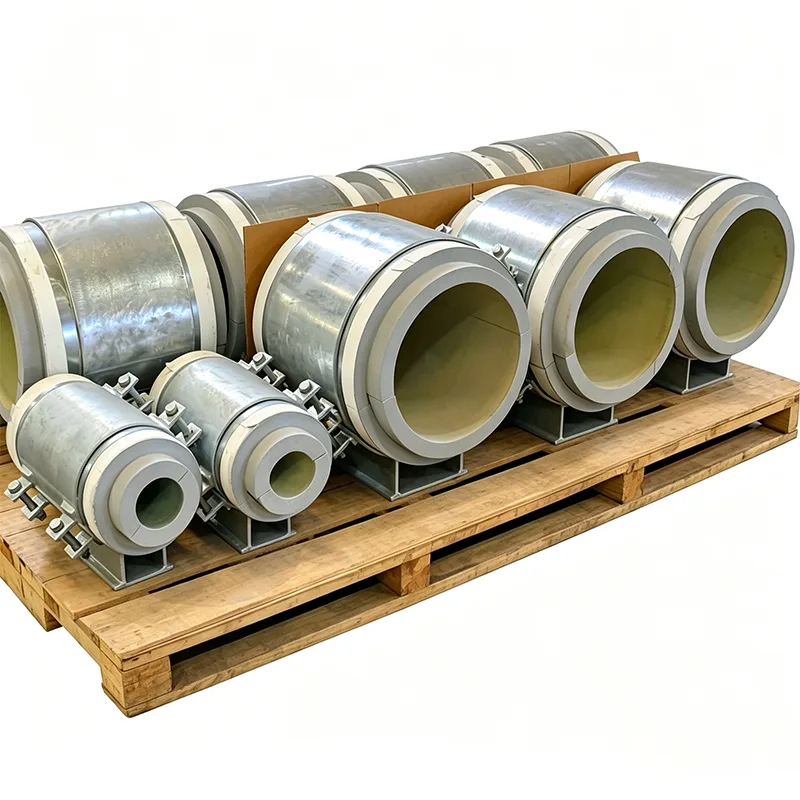

Penyangga Pipa Pra-insulasi untuk Minyak dan Gas

Jaringan pipa minyak dan gas menggerakkan lebih dari sekedar produk. Mereka memindahkan minyak mentah yang rawan lilin yang harus tetap berada di atas titik tuangnya, gas basah yang dapat membentuk hidrat korosif di tempat dingin, dan kondensat bertekanan tinggi yang berputar melalui perubahan suhu yang cepat. Dalam layanan ini, penyangga pipa yang tidak berinsulasi lebih dari sekadar kebocoran energi — ini merupakan risiko keselamatan proses dan titik awal korosi. Dukungan pra-insulasi yang tepat menghilangkan jembatan dingin, mengintegrasikan selubung kedap uap, dan tiba di lokasi sebagai satu rakitan yang telah diuji beban. Tidak ada insulasi yang dibuat di lapangan. Tidak perlu menebak-nebak.

Yangzhou Tianshun telah memberikan dukungan pra-isolasi untuk proyek minyak dan gas hulu, tengah, dan hilir sejak tahun 2012. Majelis kami saat ini sedang melayani manifold produksi gurun, riser anjungan lepas pantai, dan jalur penelusuran uap kilang di lebih dari 45 negara. Kami membangunnya untuk mengatasi tantangan spesifik yang membedakan pipa minyak dan gas: bahan-bahan yang bersifat asam, kemampuan bertahan terhadap kebakaran jet, dan isolasi yang tidak akan rusak ketika hidrokarbon meresap ke dalamnya.

Bahan yang Dipilih untuk Lingkungan Asam dan Korosif

Di fasilitas minyak dan gas, baja pendukung dapat terkena H₂S, klorida, dan udara yang mengandung garam — terkadang ketiganya sekaligus. Kami tidak mengambil risiko dalam pemilihan material. Untuk aplikasi layanan asam, kami menggunakan pelat dan bagian baja karbon yang telah teruji HIC (Retak yang Diinduksi Hidrogen) sesuai NACE TM0284, dan penyangga akhir dapat dipasok dengan kepatuhan penuh terhadap NACE MR0175 / ISO 15156. Jika klorida menjadi perhatian utama — bagian atas lepas pantai, terminal pantai — kami menggunakan baja tahan karat 316L untuk badan penyangga dan perbautan A4-80, sehingga menghilangkan risiko korosi galvanik.

Blok isolasi itu sendiri adalah sel tertutup untuk menahan penyerapan hidrokarbon. Untuk jalur yang membawa minyak mentah, kondensat, atau bahan bakar minyak, kami menghindari bahan sel terbuka yang dapat menyerap minyak dan kehilangan kinerja termal. Kaca seluler dan PIR berkepadatan tinggi adalah pilihan default kami, yang telah diuji kompatibilitas bahan kimianya dengan perkiraan paparan tumpahan.

Menjaga Panas Saat Proses Membutuhkannya

Penopang Pipa Pra-insulasi untuk Minyak dan Gas tidak selalu bekerja pada suhu uap, namun sering kali dipanaskan atau dijiplak agar isinya tetap mengalir. Penopang yang memungkinkan panas keluar pada satu titik dapat menyebabkan pendinginan lokal yang menyebabkan pengendapan lilin, pembentukan hidrat, atau peningkatan viskositas. Penyangga pra-insulasi kami menggunakan blok insulasi penahan beban yang dipilih untuk suhu desain spesifik:

Suhu di bawah nol hingga 85°C: PIR densitas tinggi untuk kotak pendingin pemrosesan gas, penyimpanan LPG, dan air dingin untuk unit dehidrasi gas.

Hingga 140°C: PIR dengan peringkat suhu tinggi untuk jalur minyak mentah terlacak dan sistem minyak panas.

Hingga 400°C: kalsium silikat untuk saluran aspal dengan jalur uap, pemanas minyak termal, dan perpipaan proses kilang.

Ketebalan balok sangat sesuai dengan spesifikasi insulasi pipa, dan kekuatan tekan diperiksa terhadap beban uji hidro penuh — karena balok yang hancur selama pengoperasian tidak akan menyekat apa pun.

Proteksi Kebakaran yang Mengulur Waktu

Di anjungan lepas pantai atau di pabrik gas, rakitan pendukung yang runtuh saat terjadi kebakaran menghilangkan penahan pipa, sehingga berpotensi menyebabkan pecah dan eskalasi. Kami dapat mengintegrasikan proteksi kebakaran pasif langsung ke dalam penyangga pra-insulasi: lapisan intumescent atau endotermik diikat ke dasar baja dan dinding samping di bawah kelongsong, dan rakitan dapat disertifikasi untuk menjaga integritas penahan beban selama jangka waktu tertentu di bawah paparan api jet (ISO 22899) atau api selulosa (ISO 834). Hal ini menjadikan dukungan menjadi bagian dari sistem keselamatan, bukan hanya komponen penghemat energi.

Penghalang Uap yang Terintegrasi dari Pabrik Menghilangkan Risiko CUI di Lokasi

Korosi di bawah isolasi adalah item inspeksi dan perbaikan yang paling mahal di banyak pabrik minyak dan gas. Ini hampir selalu dimulai pada penetrasi pendukung di mana penghalang uap dipotong dengan tangan dan disegel dengan selotip yang kehilangan daya rekatnya setelah beberapa musim panas. Penopang kami dilengkapi dengan kerah penyegel logam kontinu yang dilas dari pabrik ke badan penopang. Kru lokasi memasang jaket insulasi pipa langsung ke kerah ini dan menyegelnya dengan perekat atau pita kompresi tertentu. Hasilnya adalah transisi kedap uap yang dapat dilihat secara visual dari luar – dan hal ini tidak akan terjadi dua tahun kemudian.

Dokumentasi Siap untuk Semua Auditor

Setiap Penopang Pipa Pra-insulasi untuk Minyak dan Gas yang kami suplai untuk suatu proyek minyak dan gas meliputi:

Sertifikat material EN 10204 Tipe 3.1 dengan hasil uji HIC yang menentukan layanan asam.

Lembar data blok isolasi dengan kekuatan tekan, konduktivitas termal, dan peringkat api.

Laporan NDT untuk setiap pengelasan, termasuk PT/MT dan radiografi jika diminta.

Inspeksi dimensi akhir dan sertifikat uji beban.

Penandaan CE dan Deklarasi Kinerja berdasarkan EU 305/2011 jika berlaku.

Aplikasi Minyak dan Gas Biasa

Manifold produksi kepala sumur dan jalur pengumpulan (darat dan lepas pantai)

Unit dehidrasi gas dan penghilangan gas asam

Penyimpanan dan pemipaan LPG dan NGL

Unit proses kilang: distilasi kasar, perengkahan air, reformasi

Saluran pemanas aspal dan minyak berat

Bagian atas platform lepas pantai dan modul proses FPSO

Mengapa Tianshun untuk Penopang Pra-Insulasi Minyak dan Gas?

Kami memahami bahwa spesifikasi pendukung minyak dan gas sangat padat dengan persyaratan material, klausul kepatuhan NACE, dan tuntutan perlindungan kebakaran. Teknisi kami membaca spesifikasi tersebut baris demi baris sebelum membuat satu gambar. Kami dapat mereferensikan silang kelas pipa Anda, standar insulasi, dan pemuatan struktural untuk menghasilkan satu rakitan yang memenuhi setiap persyaratan — dan kami mendukungnya dengan dokumentasi untuk membuktikannya. Lebih dari 70% klien kami datang kembali untuk proyek berikutnya, yang merupakan kesaksian terkuat yang dapat kami berikan.

Pertanyaan Umum

T: Apakah dukungan Anda dapat digunakan di lingkungan layanan yang buruk?

J: Ya. Kami menyediakan dukungan dengan baja yang telah teruji HIC dan kepatuhan NACE MR0175/ISO 15156 untuk aplikasi gas asam dan minyak mentah.

T: Apakah Anda menawarkan versi dengan rating api?

J: Ya. Kami dapat mengintegrasikan proteksi kebakaran pasif yang diperingkat untuk api jet (H-60 atau J-60) atau api selulosa, menjaga integritas penahan beban selama periode pengenal.

T: Bagaimana Anda mencegah insulasi menyerap minyak atau bahan kimia?

J: Kami menggunakan bahan sel tertutup seperti kaca seluler atau PIR yang tahan terhadap penyerapan hidrokarbon cair. Insulasi sel terbuka tidak pernah ditentukan untuk minyak dan gas tanpa lapisan pelindung.

T: Apakah penyangga dapat menahan beban titik tinggi dari pipa berdinding berat?

J: Tentu saja. Kami menghitung tekanan bantalan pada kondisi pengoperasian dan uji hidro dan memilih tingkat blok insulasi yang sesuai.
