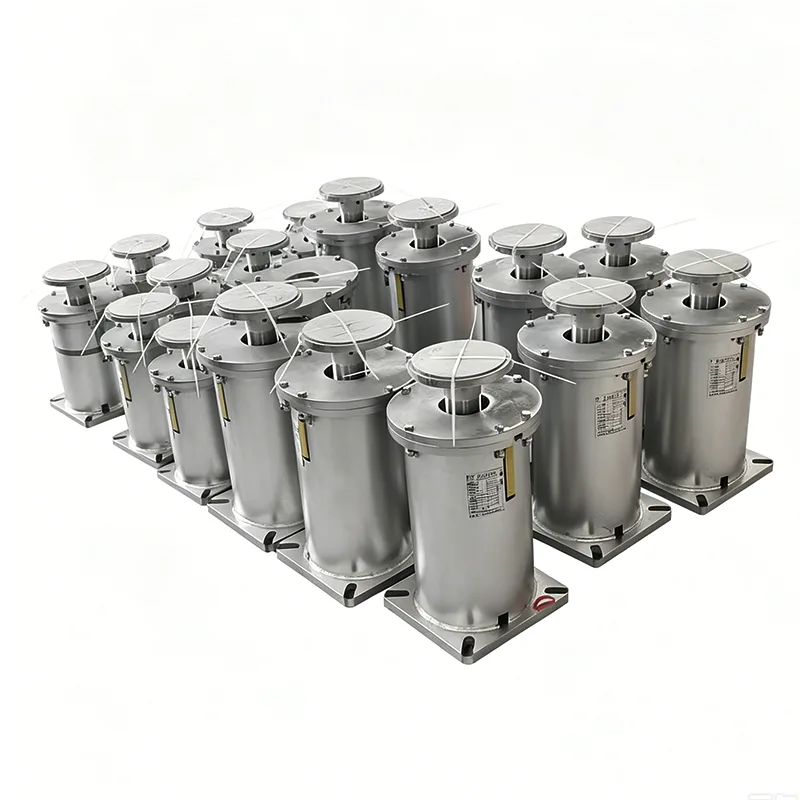

Gantungan Pegas Tipe F

Gantungan Pegas Tipe F adalah penyangga pegas bersuspensi standar yang dikembangkan oleh Yangzhou Tianshun Pipeline berdasarkan pengalaman industri selama 14 tahun, dan juga merupakan salah satu model gantungan pegas yang paling banyak digunakan di bidang pipa industri global. Sejak peluncuran produksinya pada tahun 2012, kami telah memproduksi lebih dari 2 juta Gantungan Pegas Tipe F, diekspor ke 45 negara dan wilayah, dan melayani lebih dari 300 proyek industri skala besar di seluruh dunia. Model ini dirancang sepenuhnya sesuai dengan standar yang diterima secara internasional dan mencapai 100% dapat dipertukarkan dengan produk model yang sama dari produsen besar global.

Gambar ini menunjukkan kurva kinerja perpindahan beban dari penyangga/gantungan pegas variabel, termasuk parameter utama beban dan perpindahan untuk memverifikasi akurasi bantalan beban dan keandalan operasional produk.

Setiap unit harus menjalani kalibrasi beban dan pengujian kinerja sebelum pengiriman. Penyimpangan pengaturan‑beban dikontrol dalam ±5%, mematuhi standar internasional ANSI/MSS‑SP‑58‑2018 serta NB/T47039‑2013.

Produk memenuhi persyaratan teknis untuk sistem perpipaan listrik, petrokimia, dan industri lainnya. Sesuai MSS‑SP‑58‑2018, variabilitas beban maksimum yang diperbolehkan untuk unit pegas variabel tidak boleh melebihi 25% beban panas pengoperasian dalam perjalanan kerja penuh.

Kurva perpindahan beban diperoleh dari uji tipe penyangga/penggantung pegas konstan. Sumbu horizontal melambangkan perpindahan sedangkan sumbu vertikal melambangkan beban. Kurva tersebut tetap kira-kira horizontal sepanjang perjalanan kerja penuh, menunjukkan bahwa gaya pendukung pada dasarnya tetap konstan ketika pipa menyimpang karena ekspansi dan kontraksi termal.

Uji jenis ini memverifikasi keteguhan beban, stabilitas gerak penuh, dan keandalan operasional unit pegas konstan. Semua unit produksi harus menjalani kalibrasi muatan sebelum pengiriman, dengan penyimpangan muatan dikontrol dalam ±6% sesuai dengan ANSI/MSS‑SP‑58‑2018 dan NB/T47038‑2013.

Produk ini dapat diterapkan pada sistem perpipaan industri dengan perpindahan termal yang besar, termasuk pipa uap utama dan pipa bersuhu tinggi & bertekanan tinggi lainnya.

Dasar Desain dan Standar yang Berlaku

Gantungan Pegas Tipe F dirancang dan diproduksi secara ketat sesuai dengan standar internasional berikut untuk memastikan keserbagunaan dan kompatibilitas globalnya:

▶  ANSI/HG 20644-1998 Penyangga dan Gantungan Pegas Variabel

▶  GB/T 17116.1-2018 Penyangga dan Gantungan Pipa - Bagian 1: Spesifikasi Teknis

▶  Pemipaan Proses ASME B31.3

▶  Gantungan Pegas Pipa DIN 2545

▶  API RP 551 Desain dan Pemasangan Penyangga dan Gantungan Pipa

Semua produk telah lulus sertifikasi sistem manajemen mutu ISO 9001:2015, dan dokumen sertifikasi pihak ketiga seperti CE dan API dapat diberikan berdasarkan permintaan.

Komposisi Struktural dan Prinsip Kerja

Gantungan Pegas Tipe F mengadopsi desain struktur bersuspensi atas, dihubungkan ke struktur bangunan melalui lug pengangkat atas dan ke pipa melalui batang suspensi bawah. Ketika pipa mengalami perpindahan termal vertikal, pegas mengembang dan berkontraksi, secara otomatis menyesuaikan gaya pendukung dan mentransmisikan beban pipa secara merata ke struktur untuk menghindari konsentrasi tegangan.

Produk standar terdiri dari komponen-komponen berikut:

▶  Rangkaian Atas: Dicap dari pelat baja Q345B

▶  Pegas Heliks Silinder: Diproduksi dari baja pegas paduan 60Si2MnA

▶  Pelat Indikator Beban: Ditandai dengan jelas dengan skala beban dan perpindahan

▶  Batang Sekrup Penyetel: Tersedia dalam spesifikasi M16-M36 untuk penyesuaian beban di lokasi

▶  Lug Sambungan Atas dan Bawah: Diproduksi dengan proses penempaan untuk kekuatan yang lebih tinggi

▶  Lock Nuts: Desain anti-longgarnya mur ganda

Spesifikasi Beban dan Perpindahan Seri Lengkap

Keunggulan Kinerja Inti dan Data Terukur

Data di atas berasal dari 100% catatan pemeriksaan lengkap laboratorium perusahaan. Setiap produk menjalani pengujian beban yang ketat dan kalibrasi perpindahan sebelum pengiriman.

Skenario dan Metode Instalasi yang Berlaku

Gantungan Pegas Tipe F cocok untuk dukungan tersuspensi pada sebagian besar sistem pipa industri, terutama untuk skenario berikut:

Sistem perpipaan uap-air di pembangkit listrik

Proses pipa di industri petrokimia

Jaringan pipa pemanas sentral perkotaan

Jaringan pipa transmisi gas alam

Jaringan pipa pengolahan farmasi dan makanan

Jaringan pipa pabrik industri umum

Tiga metode instalasi tersedia untuk model ini:

Suspensi Lug Tunggal: Cocok untuk saluran pipa tunggal

Suspensi Lug Ganda: Cocok untuk jaringan pipa beban berat

Instalasi Paralel: Cocok untuk jaringan pipa dengan beban sangat berat

Proses Manufaktur dan Kontrol Kualitas

Kami telah menetapkan sistem ketertelusuran proses penuh mulai dari bahan mentah hingga produk jadi untuk memastikan kualitas yang stabil dari setiap Gantungan Pegas Tipe F:

▶  Pengendalian Bahan Baku: Semua baja bersumber dari pabrik baja terkemuka seperti Baosteel dan Angang. Setiap batch material disertai dengan sertifikat material asli dan menjalani verifikasi analisis spektral.

▶  Pabrik Pegas: Digulung menggunakan mesin pegas CNC impor Jerman dan menjalani tiga proses perlakuan panas untuk sepenuhnya menghilangkan tekanan internal.

▶  Proses Pengelasan: Mengadopsi pengelasan berpelindung gas karbon dioksida. Semua pengelasan menjalani inspeksi visual 100% dan pengujian pengambilan sampel non-destruktif.

▶  Perawatan Permukaan: Tiga proses derusting sandblasting → primer kaya seng epoksi → lapisan atas poliuretan, dengan total ketebalan lapisan ≥120μm.

▶  Pemeriksaan Produk Jadi: Setiap produk menjalani pengujian beban langkah penuh, dan dokumen sertifikasi mutu lengkap diterbitkan.

Pelayanan Penunjang dan Jaminan Pengiriman

▶  Pengiriman Cepat: Model standar tersedia dan dapat dikirim dalam waktu 72 jam.

▶  Dukungan Seleksi: Analisis tekanan pipa gratis dan perhitungan pemilihan dukungan/gantungan disediakan.

▶  Layanan Kustomisasi: Dimensi sambungan dan metode perawatan permukaan dapat disesuaikan sesuai kebutuhan pelanggan.

▶  Layanan di Lokasi: Insinyur profesional dikirim untuk memandu instalasi dan commissioning.

▶  Layanan Garansi: Masa garansi 12 bulan dengan perbaikan atau penggantian gratis produk yang cacat selama masa garansi.

Untuk detail teknis lebih lanjut tentang Gantungan Pegas Tipe F atau untuk mendapatkan penawaran harga, silakan hubungi tim penjualan kami.

Pertanyaan yang Sering Diajukan (FAQ)

Q: Apakah Gantungan Pegas Tipe F dapat ditukar dengan produk model yang sama dari produsen lain?

J: Ya. Produk kami dirancang dan diproduksi secara ketat sesuai dengan standar internasional. Dimensi pemasangan dan parameter kinerja sepenuhnya konsisten dengan model produk yang sama dari produsen besar global, dan dapat langsung diganti untuk digunakan.

T: Berapa suhu pengoperasian maksimum produk ini?

J: Kisaran suhu pengoperasian produk standar adalah -20℃ hingga +450℃. Untuk kondisi suhu tinggi melebihi 450℃, kami dapat menyediakan model khusus menggunakan baja pegas tahan suhu tinggi.

T: Dapatkah Anda memberikan perawatan permukaan galvanisasi hot-dip?

J: Ya. Selain pelapisan cat standar, kami juga menyediakan berbagai metode perawatan permukaan seperti galvanisasi hot-dip dan pelapisan bubuk untuk beradaptasi dengan lingkungan korosif yang berbeda.
