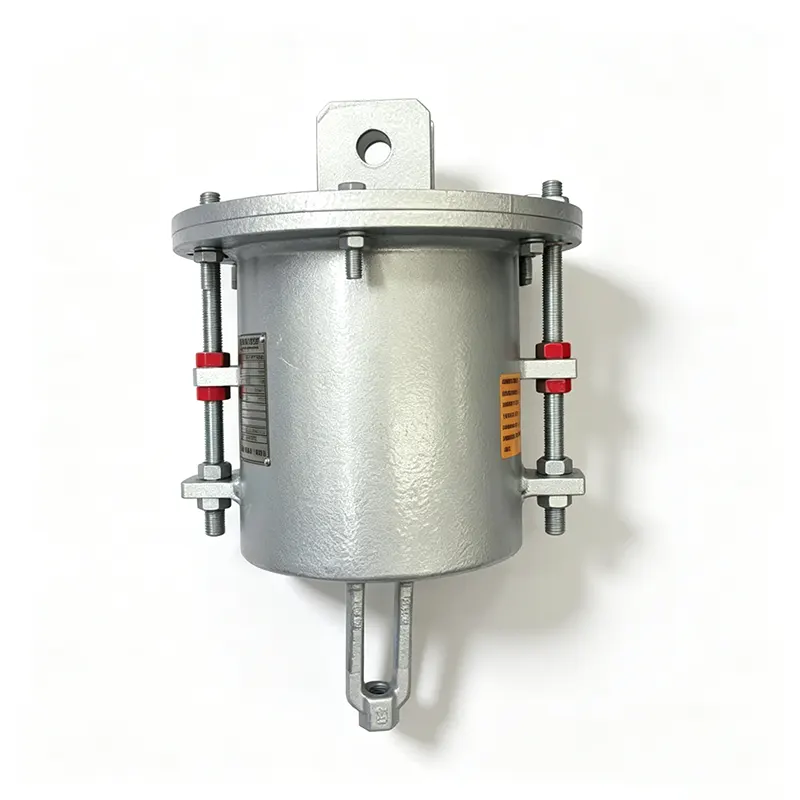

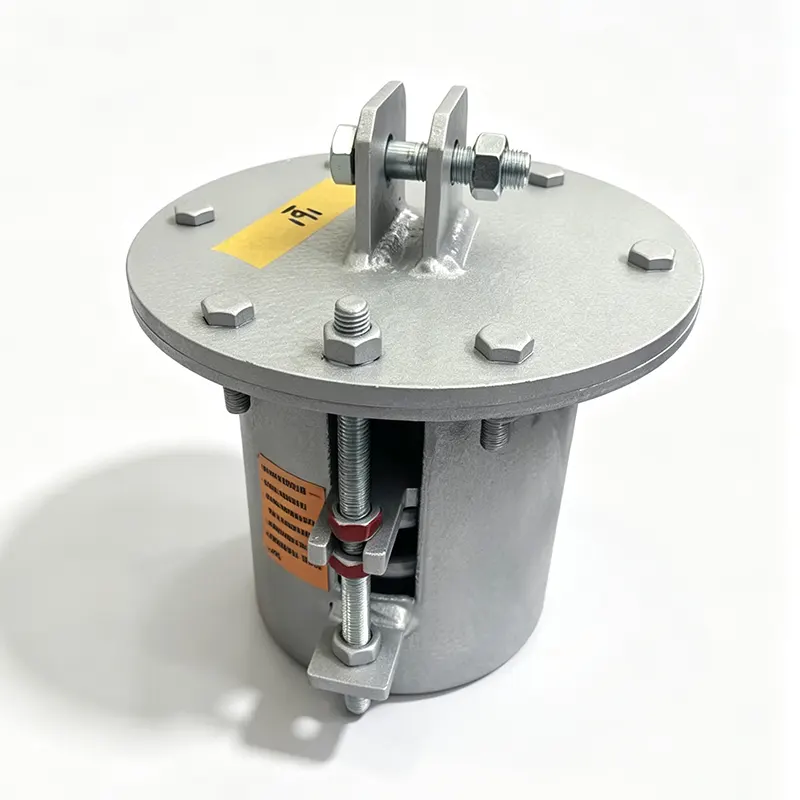

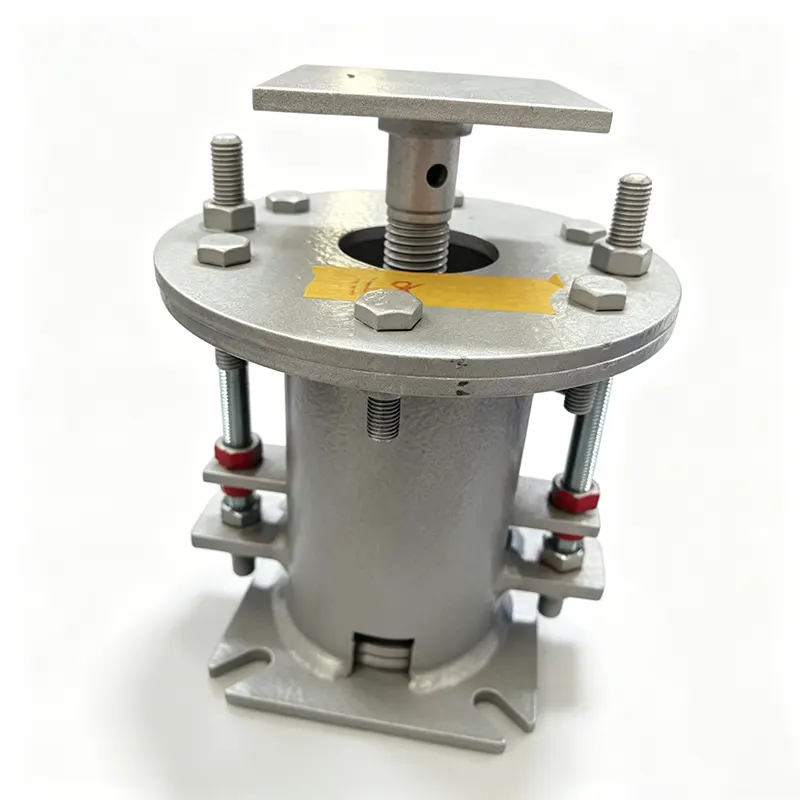

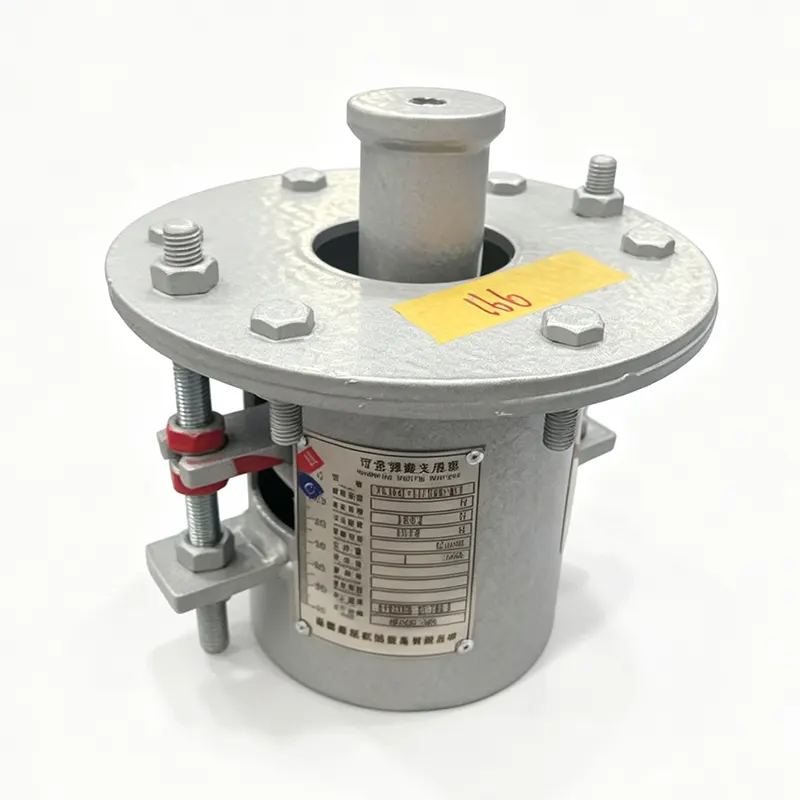

Gantungan Pegas Variabel Suhu Tinggi

Yangzhou Tianshun memproduksi gantungan pegas variabel untuk sektor listrik, petrokimia, dan industri dari pabrik seluas 35.000 m² di Jiangsu, Tiongkok. Varian suhu tinggi kami dibuat untuk menangani suhu permukaan pipa jauh di atas suhu sekitar sambil mempertahankan kinerja beban yang dapat diprediksi. Empat belas tahun pengalaman dukungan pipa khusus dan sistem mutu yang disertifikasi ISO 9001:2015 mendukung setiap unit yang kami kirim ke lebih dari 45 negara.

Gambar ini menunjukkan kurva kinerja perpindahan beban dari penyangga/gantungan pegas variabel, termasuk parameter utama beban dan perpindahan untuk memverifikasi akurasi bantalan beban dan keandalan operasional produk.

Setiap unit harus menjalani kalibrasi beban dan pengujian kinerja sebelum pengiriman. Penyimpangan pengaturan‑beban dikontrol dalam ±5%, mematuhi standar internasional ANSI/MSS‑SP‑58‑2018 serta NB/T47039‑2013.

Produk memenuhi persyaratan teknis untuk sistem perpipaan listrik, petrokimia, dan industri lainnya. Sesuai MSS‑SP‑58‑2018, variabilitas beban maksimum yang diperbolehkan untuk unit pegas variabel tidak boleh melebihi 25% beban panas pengoperasian dalam perjalanan kerja penuh.

Di mana gantungan pegas variabel cocok

Tidak setiap saluran pipa memerlukan beban yang konstan. Ketika perpindahan termal terbatas, gantungan pegas variabel menawarkan solusi yang andal dan hemat biaya. Ketika pipa mengembang atau berkontraksi secara vertikal, gaya pendukung berubah dalam rentang yang diketahui dan terkendali. Pegas tersebut berukuran sedemikian rupa sehingga variasi beban ini tetap berada dalam batas yang ditentukan oleh analisis tegangan pipa, mencegah tegangan berlebih pada peralatan yang terhubung sekaligus menjaga agar pipa tertopang dengan baik dari dingin ke panas.

Untuk layanan suhu tinggi, desainnya melampaui kumparan pegas standar. Temperatur pipa yang meningkat dapat memancarkan atau menghantarkan panas ke rakitan gantungan, melunakkan baja pegas biasa dan menggeser beban yang dikalibrasi. Gantungan pegas variabel suhu tinggi mengatasi hal ini dengan pemilihan material dan perlindungan permukaan yang mempertahankan laju pegas dan rentang beban yang ditentukan di seluruh selubung pengoperasian.

Apa yang membuat desain suhu tinggi dapat diandalkan

Bahan pegas dinilai tahan terhadap suhu tinggi

Pegas standar kehilangan kekuatan dan melorot saat suhu naik. Kami memilih bahan koil yang sesuai dengan eksposur sebenarnya. Untuk kondisi suhu sedang hingga 150 °C, 50CrVA atau 60Si2Mn mempertahankan sifat mekanik yang stabil. Ketika suhu mencapai 300 °C atau lebih tinggi, paduan berbasis nikel seperti Inconel X-750 ditentukan. Setiap bahan yang dipanaskan dilengkapi dengan sertifikat pabrik lengkap dan catatan ketertelusuran, yang memastikan komposisi dan perlakuan panas sesuai dengan kualitas yang disyaratkan.

Variasi beban dijaga dalam batas proyek

Gantungan pegas variabel menghasilkan gaya yang berbeda pada posisi dingin, posisi pengoperasian panas, dan setiap titik tengah. Teknisi desain kami bekerja dengan variasi beban yang diijinkan dari laporan tegangan pipa klien dan memilih pegas yang membatasi deviasi, biasanya hingga 15% atau 25% dari beban kerja, meskipun batas yang lebih ketat dapat dipenuhi bila diperlukan. Setiap unit dipasang dan diuji pada bangku yang dikalibrasi untuk memverifikasi bahwa beban pada posisi dingin dan panas berada dalam kisaran yang ditentukan.

Perlindungan korosi dan panas untuk perangkat keras

Komponen rumah dan struktur diselesaikan dengan galvanisasi hot dip atau cat epoksi suhu tinggi sebagai standar. Untuk paparan panas yang sangat agresif atau siklik, kami menawarkan lapisan penghalang termal tambahan atau membuat wadah dari baja tahan karat. Tindakan ini mencegah kerak, karat, dan degradasi permukaan yang dapat mengganggu pergerakan pegas selama bertahun-tahun digunakan.

Penyesuaian di tempat tanpa melepas gantungan

Sekrup penyesuaian beban dan pengukur putaran, yang ditandai dengan langkah 2%, memungkinkan tim lokasi untuk menyempurnakan beban terpasang hingga ±10% hingga ±20%, tergantung pada modelnya. Penyesuaian lapangan ini berguna ketika kondisi pemasangan sedikit berbeda dari gambar desain, atau ketika rute pipa berubah selama konstruksi.

Perhentian perjalanan dan skala yang terlihat

Setiap gantungan dilengkapi penahan perjalanan atas dan bawah untuk mencegah pukulan berlebihan. Skala perjalanan yang terlihat jelas memungkinkan personel instalasi dan pemeliharaan memastikan posisi saat ini dalam sekejap. Posisi preset dingin dikunci dengan travel stop yang dapat dilepas, sehingga pengujian hidrostatis dan pembersihan bahan kimia dapat dilanjutkan tanpa membelokkan pegas.

Ikhtisar teknis

Perjalanan khusus, peringkat muatan, dan material bersuhu tinggi ditangani sebagai bagian dari pasokan reguler kami. Ketika diberikan pertanyaan, kami mengkonversi antara standar internasional dan mengkonfirmasi kompatibilitas teknis sebelum produksi.

Kontrol kualitas dan dokumentasi

Sistem mutu bersertifikat ISO 9001 kami mengatur setiap langkah, mulai dari pemeriksaan kawat pegas masuk hingga pengujian beban akhir. Setiap gantungan pegas variabel suhu tinggi telah diatur sebelumnya untuk beban dingin yang ditentukan klien dan berjalan di bangku pengujian kami. Kami mencatat beban pada posisi dingin, menengah, dan panas dan memastikan variasinya masih dalam toleransi. Catatan ini disimpan untuk paket ketertelusuran penuh dan dapat diberikan bersama pengiriman.

Sertifikat material untuk kumparan pegas, baja struktural, dan lapisan pelindung dapat ditelusuri ke panas atau batch. Ketika proyek memerlukan kepatuhan terhadap ASME, EN, atau kode perpipaan internasional lainnya, kami menyediakan paket dokumentasi yang diperlukan untuk persetujuan.

Di mana gantungan pegas variabel suhu tinggi diterapkan

Gantungan ini mendukung sistem perpipaan bersuhu sedang hingga tinggi di mana terdapat perpindahan vertikal tetapi tidak ekstrem. Instalasi yang umum termasuk saluran uap tambahan, pipa air umpan boiler, saluran masuk dan keluar economizer, sirkuit minyak panas di kilang dan pabrik kimia, distribusi uap bertekanan sedang di fasilitas industri, dan saluran udara bersuhu tinggi. Dalam setiap kasus, gantungan mengakomodasi pergerakan vertikal sekaligus menjaga tegangan pipa dalam batas desain, tanpa biaya dan dukungan beban yang konstan.

Pertanyaan yang sering diajukan

Bagaimana cara memilih antara gantungan pegas variabel dan gantungan pegas konstan?

Keputusannya tergantung pada variasi beban yang diijinkan. Jika laporan tegangan pipa Anda memungkinkan perubahan beban antara posisi dingin dan panas, gantungan pegas variabel memberikan dukungan yang andal dengan biaya lebih rendah. Jika pipa tidak dapat menerima variasi yang berarti, diperlukan gantungan pegas yang konstan. Tim teknik kami dapat meninjau data muatan dan perjalanan Anda serta merekomendasikan jenis yang sesuai.

Berapa suhu pengoperasian maksimum untuk gantungan pegas variabel suhu tinggi?

Dengan baja pegas paduan standar seperti 50CrVA, gantungan dapat beroperasi dengan andal di lingkungan dengan suhu kumparan pegas itu sendiri mencapai sekitar 150 °C hingga 200 °C. Untuk suhu pegas hingga 350 °C, kami beralih ke paduan berbasis nikel seperti Inconel X-750. Anda tidak perlu menentukan sendiri paduannya; berbagi suhu paparan pegas yang diharapkan dan teknisi kami akan memilih material yang tepat.

Bisakah Tianshun membuat gantungan pegas variabel untuk muatan yang sangat besar atau sangat kecil?

Kisaran standar kami mencakup 0,5 kN hingga 250 kN. Beban di luar pita ini ditangani sebagai rekayasa khusus. Penyangga jalur instrumen kecil dan gantungan riser berat untuk jalur uap utama telah diproduksi dan diuji di fasilitas kami.

Pilihan pelapisan apa yang tersedia untuk atmosfer bersuhu tinggi atau korosif?

Selain galvanisasi celup panas dan epoksi suhu tinggi, kami juga dapat mengaplikasikan pelapis berbahan dasar silikon yang diawetkan secara termal, halar, atau membuat wadah dari baja tahan karat. Jika lokasi Anda berada di pesisir, lepas pantai, atau agresif secara kimia, sebutkan hal ini selama penyelidikan dan kami akan merekomendasikan sistem perlindungan yang sesuai.

Apakah gantungan pegas variabel dilengkapi dengan petunjuk pemasangan?

Ya. Setiap gantungan dikirimkan dengan panduan pemasangan singkat yang mencakup pengangkatan, pelepasan penghentian yang telah ditentukan sebelumnya, dan verifikasi muatan. Kami juga memberikan instruksi rinci untuk commissioning sehingga tim lokasi dapat memastikan pengoperasian yang benar sebelum serah terima.

Berapa waktu pengiriman tipikal untuk gantungan pegas variabel suhu tinggi standar?

Model standar dengan bahan pegas yang umum tersedia dapat diproduksi, disetel sebelumnya, dan diuji dalam waktu empat hingga enam minggu. Paduan khusus dan kapasitas beban yang lebih besar dapat memperpanjang waktu ini, dan kami mengonfirmasi jadwal pada saat penawaran harga.

Bekerja dengan Tianshun

Saat Anda menghubungi kami tentang gantungan pegas variabel suhu tinggi, manajer akun khusus dengan pengetahuan teknik dukungan pipa akan menangani pertanyaan Anda. Kami meninjau kondisi pengoperasian Anda, termasuk suhu, perjalanan, muatan, dan kode desain yang berlaku, dan mengembalikan rekomendasi teknis dalam waktu 24 jam. Bahan pegas khusus, perjalanan non-standar, perlengkapan ujung khusus, dan dokumentasi khusus proyek diperlakukan sebagai urusan normal, bukan pengecualian khusus.

Setelah pengiriman, kami tetap tersedia untuk dukungan instalasi dan panduan pemeliharaan. Lebih dari 70% bisnis kami berasal dari pesanan berulang, yang kami lihat sebagai dukungan terkuat terhadap kinerja produk kami selama ribuan siklus termal.

Yangzhou Tianshun Pipa Technology Co, Ltd.

Fasilitas seluas 35.000 m², Jiangsu, Tiongkok – mengekspor ke lebih dari 45 negara.

Gantungan pegas variabel suhu tinggi yang menjaga penyangga tetap andal bahkan ketika pipa menjadi panas.
